דיווח תוצאות מדידת גודל

הטיפ הוא לפי תקן ASME Y14.45-2021

אחרי שנים רבות בהן לא היה תקן לדיווח טולרנסים גיאומטריים ב 2021 ארגון המהנדסים האמריקאי ASME סוף סוף סגר את הפינה כאשר יצא התקן:

ASME Y14.45-2021 Measurement Data Reporting

Engineering Product Definition and Related Documentation Practices

בISO  אין עדיין תקן מקביל, מאחר והגדרות בסיס אינן זהות בין שני התקנים, נדרשת התאמה לדיווח לפי דרישות ISO.

בטיפ זה נציג כיצד יש לדווח על גודל של גליל.

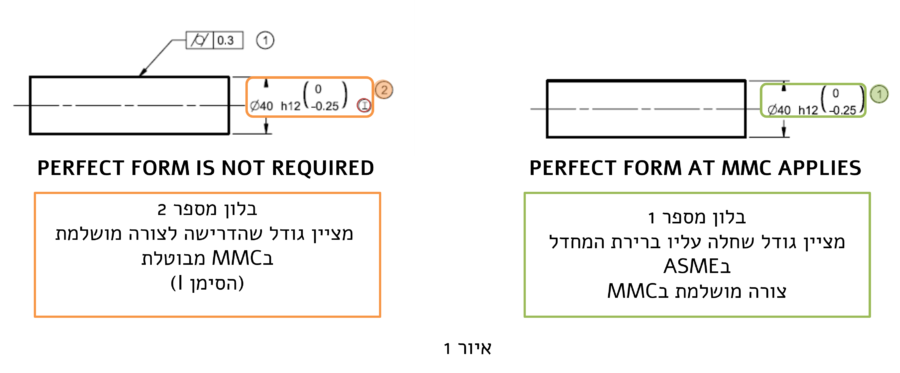

לדיווח על גודל הגליל יש שני מצבים שונים, כפי שניתן לראות באיור 1:

דיווח תוצאות מדידת גודל
דיווח גודל של גליל:

לפי דרישה (1) יש לדווח:

  • MMC – מה קוטר הגליל התיאורטי החוסם הקטן ביותר
  • LMC – מה המרחק הקטן ביותר בין צמד נקודות מנוגדות
דיווח תוצאות מדידת גודל

לפי דרישה (2) יש לדווח:

  • MMC – מה המרחק הגדול ביותר בין צמד נקודות מנוגדות
  • LMC – מה המרחק הקטן ביותר בין צמד נקודות מנוגדות
דיווח תוצאות מדידת גודל

התקן מגדיר מה הערכים עליהם נדרש לדווח בכל אחד מהמקרים

דיווח תוצאות מדידת גודל

פורמט הדיווח בתקן ניגזר מתקן SAE AS9102B, אבל אינו מחייב

לסיכום:

דרישות גיאומטריות נועדו להבטיח פונקציונאליות של פריט מיוצר. טולרנסים גיאומטריים מאפשרים לנו לתאר גם אילוצים מורכבים בשפה תיקנית, קצרה וחד משמעית ולחסוך את הצורך בהסברים מילוליים ומצגות.

חשוב להקפיד להשתמש בהגדרה המתאימה לתקן מתן הטולרנסים בשרטוט (ASME\ISO).

אז מתברר שלא צריך ל "המציא את הגלגל" ויש פתרונות תקניים גם למקרים מורכבים.



ובשורה התחתונה

גם אם עשינו משהו "אלף פעמים", ו"כולם" מבינים למה הכוונה,

יתכן וזה נפוץ ומקובל

אבל זה לא הופך להיות תקני!



שאלות? הצעות? רעיונות?

כתבו אלינו – info@TES-tec.net

טיפים נוספים באתר: www.TES-tec.net
