מערכת יחוס – סימון לא תקני – חלק ב'

טיפ זה תואם לתקני ASME  וגם ISO

אז מה לעשות?

פנה אלי יצרן בבקשה, האם אני יכול להסביר לו, מה נידרש בשרטוט?

(איור -1 מציג גרסה חלקית המשקפת את שרטוט המקור)

מערכת יחוס – סימון לא תקני – חלק ב'

איור 1

התשובה הייתה פשוטה: "אין לי מושג"

מה הבעיה?

לא ברור מה הכוונה, כי לפי תקני מתן מידות וטולרנסים (ISO  וגם ASME) סימון דאטום חייב להצביע על מישטח פיסי (אסור להצביע על קווי ציר או אמצע)

  • דאטום B – האם הוא מישור הסימטריה של הרוחב 160? או של קבוצת החורים
  • דאטום C – אם הכוונה לקבוצת החורים אז הסימן חייב להיות משויך לקבוצה
אז מה לעשות?

לחזור למזמין לברר מה הכוונה?

או לנחש…

חזרנו למזמין, אחרי דיון קצר התברר כי:

  1. חומר הגלם הוא פלטה סטנדרטית מאלומיניום בעובי 12 (STOCK)
  2. הפאה הימנית פוגשת חלק נגדי וקובעת את האפס האופקי
  3. החורים (המרכזי ומעגל החלוקה של ארבעת הקטנים) צריכים להיות על מישור הסימטריה הארוך של הפלטה

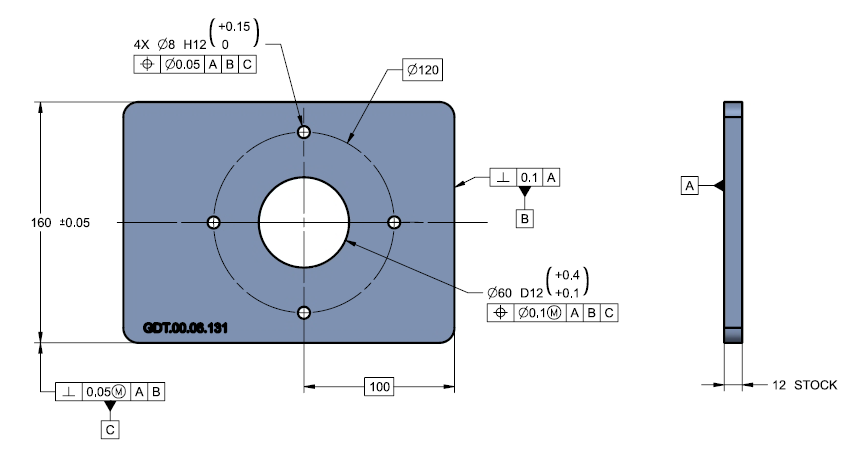

וככה נראה השרטוט המעודכן:
מערכת יחוס – סימון לא תקני – חלק ב'

איור 2

השרטוט החדש, מתאר את כוונת התכן, סדר הקדימות והיחסים בין משטחי היחוס ברורים ואינם פתוחים לפרשנות.

לדברי היצרן, החלק תוכנן לעיבוד שבבי, וערכי הטולרנסים שנוספו (ניצבות משטח B , וניצבות מישור האמצע C), מאפשרים עיבוד מהיר יחסית ואינם מאלצים דיוק חריג, תהליכים או כלים מיוחדים.

לסיכום:

עלות היצור לא הושפעה כתוצאה מהשרטוט החדש

אי הבהירות נעלמה

והסיכון לחוסר התאמה של החלק בהרכבה ירד באופן משמעותי

ובשורה התחתונה

גם אם עשינו משהו "אלף פעמים", ו"כולם" מבינים למה הכוונה,

יתכן וזה נפוץ ומקובל

אבל זה לא הופך להיות תקני!
