תרגום דרישות למפרט גיאומטרי

שאלה שעלתה בקבוצת הווטסאפ שלנו לגבי תבנית לחומרים מורכבים.

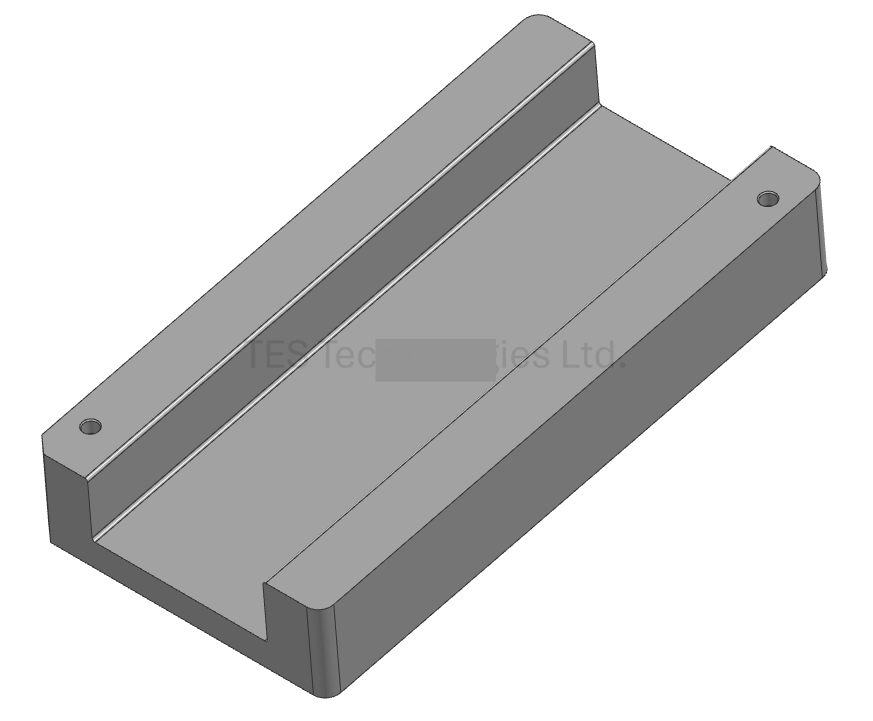

מה צריך להיות בשרטוט של החלק בתמונה 1

QA.250219 Image1
תמונה 1

סדר העבודה בכתיבה וקריאה של שרטוט הוא:

  1. מערכת יחוס (דאטומים): מה האילוצים הפיסיים או הפונקציונאליים של החלק?
  2. פיצ'רים משמעותיים: כל חריגה מעבר לגבול הגיאומטרי היא תקלת התאמה או תיפקוד
  3. כל השאר

עבור התבנית:

  1. מערכת יחוס:
    1. שני המשטחים העליונים, סגירה מול חלק נגדי (אדום)
    2. חור פין מיקום שפוגש חור בחלק הנגדי (כתום)
    3. חור לפין מיקום שפוגש סלוט בחלק הנגדי (צהוב)
  2. פיצ'רים משמעותיים:
    1. הפיצ'ר המרכזי של הפריט הוא פרופיל מדויק של הסלוט (ירוק)
  3. כל השאר: שפות חופשיות

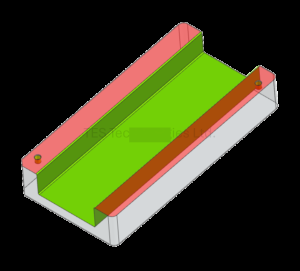

תרגום דרישות למפרט גיאומטרי
תמונה 2

גבולות גיאומטריים:

  1. מערכת יחוס:
    1. שני המשטחים העליונים, סגירה מול חלק נגדי (אדום) – מישור משותף עד כדי 0.2 מ"מ
    2. חור פין מיקום שפוגש חור בחלק הנגדי (כתום)
      1. גודל –  H7 (התאמה לפין m6)
      2. ניצבות –  עד כדי 0.05 למישור המשותף
    3. חור לפין מיקום שפוגש סלוט בחלק הנגדי (צהוב)
      1. גודל –  H7 (התאמה לפין m6)
      2. מיקום לחור הראשון וניצבות למישור המשותף –  עד כדי 0.05
  2. פיצ'רים משמעותיים:
    1. הפיצ'ר המרכזי של הפריט הוא פרופיל מדויק של הסלוט (ירוק) – עד כדי 0.2 מיקום תנוחה וצורה
  3. כל השאר: שפות חופשיות – 0.5 (טולרנס כללי פרופיל)

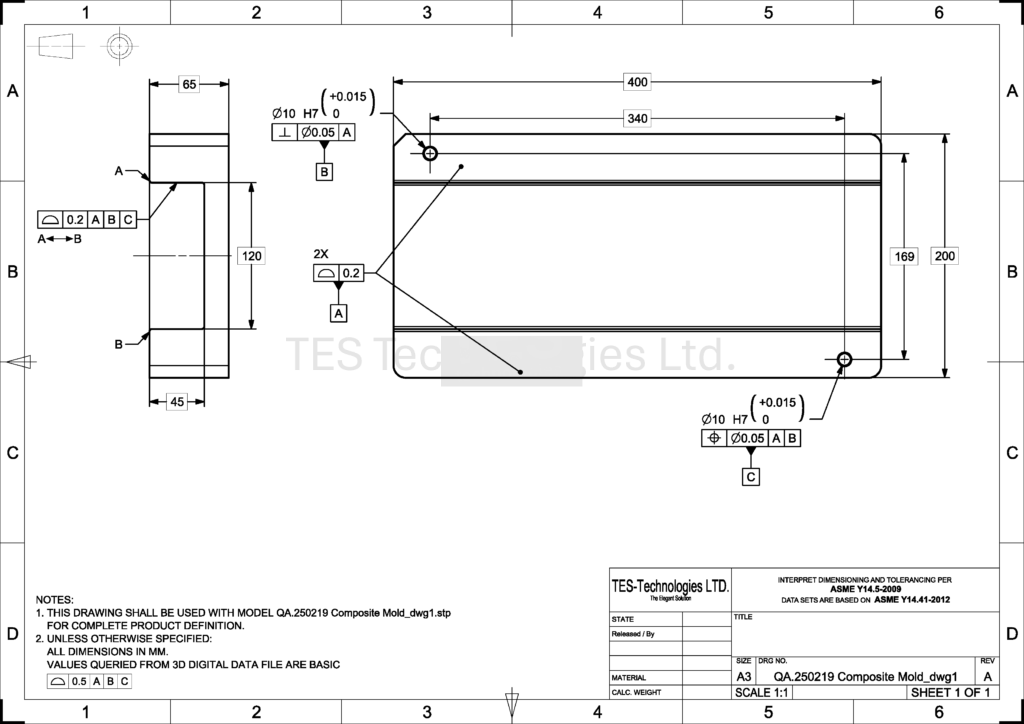

תרגום דרישות למפרט גיאומטרי
תמונה 3
רוצים להבין יותר? להיכנס בעובי הקורה? להרחיב בנושא? הרשמו עכשיו להשתלמות בטולרנסים גיאומטריים. לפרטים והרשמה מלאו את הטופס מטה
