שאלה:

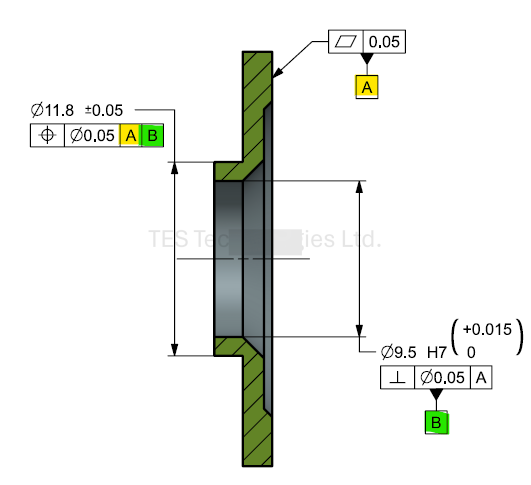

מה המשמעות של דאטום A בדרישת הפוזישן?
האם הוא לא מיותר, ולמעשה צריך רק את דאטום B?
תשובה:
דאטום הוא אלמנט תיאורטי (נקודה, ישר, מישור, או שילוב ביניהם) שמדמה (לרוב) ממשק פיסי של חלק בהרכבה. מערכת ייחוס (שבנויה מדאטומים) מגדירה מה הסדר, וכמה דרגות חופש נסגרות בכל ממשק.
מערכת ייחוס |A|B|

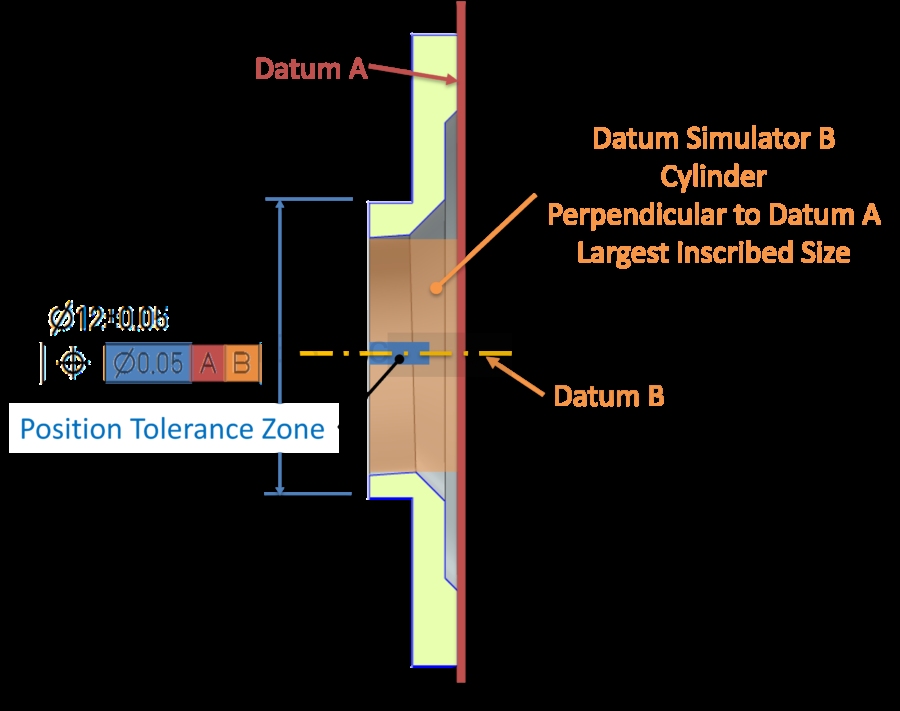

איור 2 מציג חלק אמיתי – שאינו מושלם, ובו הציר של החור בקוטר 9.5, אינו ניצב בצורה מושלמת לדאטום A
דאטום A – הוא מישור תיאורטי שמשטח אוגן (Flange) משיק לו (דמיינו שולחן ותניחו את האוגן עליו. מישור ההשקה הוא הדאטום).
דאטום B – הוא הציר של הגליל התיאורטי החסום (דאטום סימולטור B) שניצב לדאטום A
ובכחול אנו רואים את אזור הטולרנס שהציר (ASME) או קו האמצע (ISO) של הקוטר החיצוני 12 צריך לקיים.
מערכת ייחוס |B|

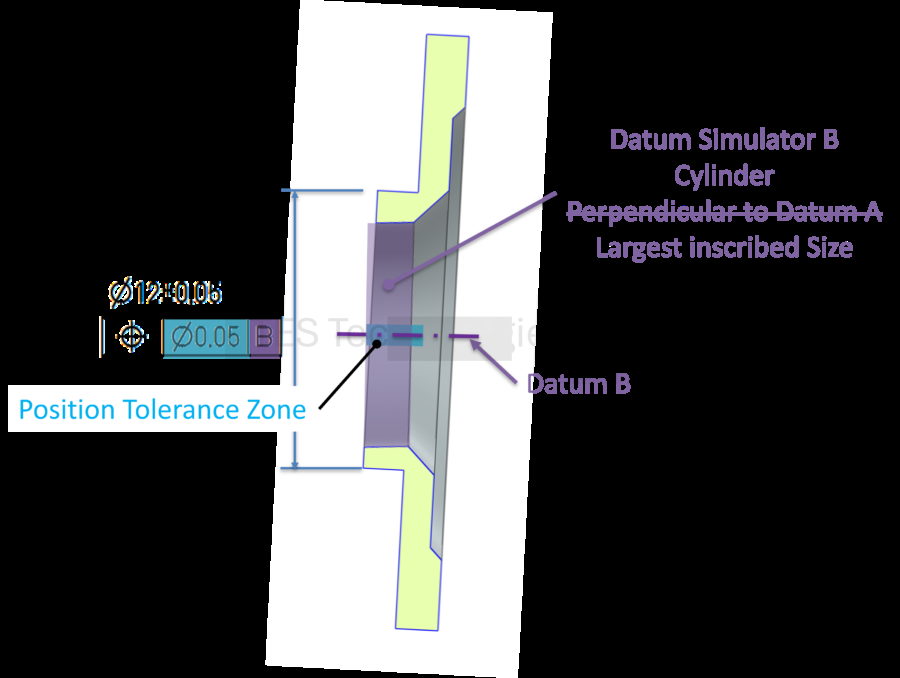

איור 3 מציג את אותו חלק שאינו מושלם, ובו הציר של החור בקוטר 9.5, אינו ניצב בצורה מושלמת לדאטום A (מישור שהמשטח A משיק לו)
דאטום B – הוא הציר של הגליל התיאורטי החסום (דאטום סימולטור B) בקוטר 9.5
בתכלת אנו רואים את אזור הטולרנס שהציר (ASME) או קו האמצע (ISO) של הקוטר החיצוני 12 צריך לקיים.
סיכום:
אם הכוונה היא שמיקום הגל החיצוני 12 צריך להתקיים במערכת |A|B|
כלומר שהחלק מקבל תנוחה מדאטום A ומיקום של הציר בניצב לו ממשטח B
אז דאטום |A| הכרחי לדרישת הפוזישן, כמו באיור 2
אם הכוונה היא שהגל 12 צריך להיות קואקסיאלי לדאטום B בלבד
אז רק דאטום B רלוונטי והפוזישן יהיה במערכת |B| בלבד, כמו באיור 3
