שאלה שעלתה בקבוצת הווטסאפ שלנו לענייני טולרנסים גיאומטריים:
האם המידה 35 בשרטוט צריכה להיות מידת BASIC או REFERENCE?
התשובה הפשוטה לשאלה היא שהמידה צריכה להיות BASIC אבל בכדי להבהיר את כוונת התכן יש להוסיף את הפרופיל המתואר להלן:
הגובה הכללי פחות חשוב למתכנן. הגודל והצורה של המשטח הכדורי משמעותיים לתפקוד.
הצורך הפונקציונאלי כפי שהוסבר על ידי המתכנן:
- גובה המשטח הכדורי מהבסיס צריך להיות בטווח של 1 מ"מ סביב הגובה הנומינלי,
- המשטח הזה צריך להיות "ממורכז" סביב הציר של הגליל עד כדי 0.1.
- הגודל והצורה של המשטח הכדורי צריכה להיות בטווח של 0.1 מ"מ.
תרגום כוונת התכן לשרטוט תיראה כך:
)באיורים לדוגמא הושם דגש על המשטח הכדורי, והמידות \ טולרנסים לטיפול בו בלבד. האיור הוא "חסר" בכל הנוגע לבקרת שאר המשטחים)
השורה העליונה בטולרנס הפרופיל (לפי ISO ו ASME) מגדירה את הטווח שבו הקונטור הכדורי יכול להימצא – בין שני משטחים באופסט סימטרי(בילטרלי) של 1מ"מ לנומינל, 0.5 מ"מ לתוך החומר ו0.5 מ"מ מחוץ לחומר (איור 3):
אזור הטולרנס הנ"ל מאפשר לגודל ולצורה של המשטח "להתבדר".

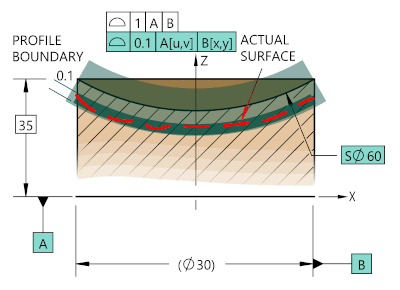

השורה התחתונה בטולרנס הפרופיל מהדקת את הגבולות לגודל, למיקום ביחס לציר (דאטום B) לגודל ולצורה של המשטח הזה, בלי קשר למיקום מדאטום A (הBASIC 35). כלומר – המשטח האמיתי צריך להיות בתוך אזור טולרנס הבנוי משני משטחים באופסט סימטרי ממשטח כדורי בקוטר 60 (במרחק 0.1 זה מזה) שהמרכז שלו נמצא על ציר דאטום B שניצב לדאטום A. (איור 4)
בתקן ISO, ניתוק דרישת המיקום ביחס לדאטום A מתקבלת על ידי הסימן >< (ראו איור 2 שמאל).
בתקן ASME, נדרש להוסיף מערכת צירים, ולציין ליד כל דאטום, אילו דרגות חופש הוא "נועל" (איור 2 ימין)
המיקום של אזור הטולרנס יכול לצוף למעלה ולמטה, כל עוד הוא נמצא בתוך הטווח שהוגדר בשורת הפרופיל הראשונה.
